您的位置:首頁 > 產品展示 > 輸送機保護開關 > 兩級跑偏開關 > 兩級跑偏開關
  • 兩級跑偏開關

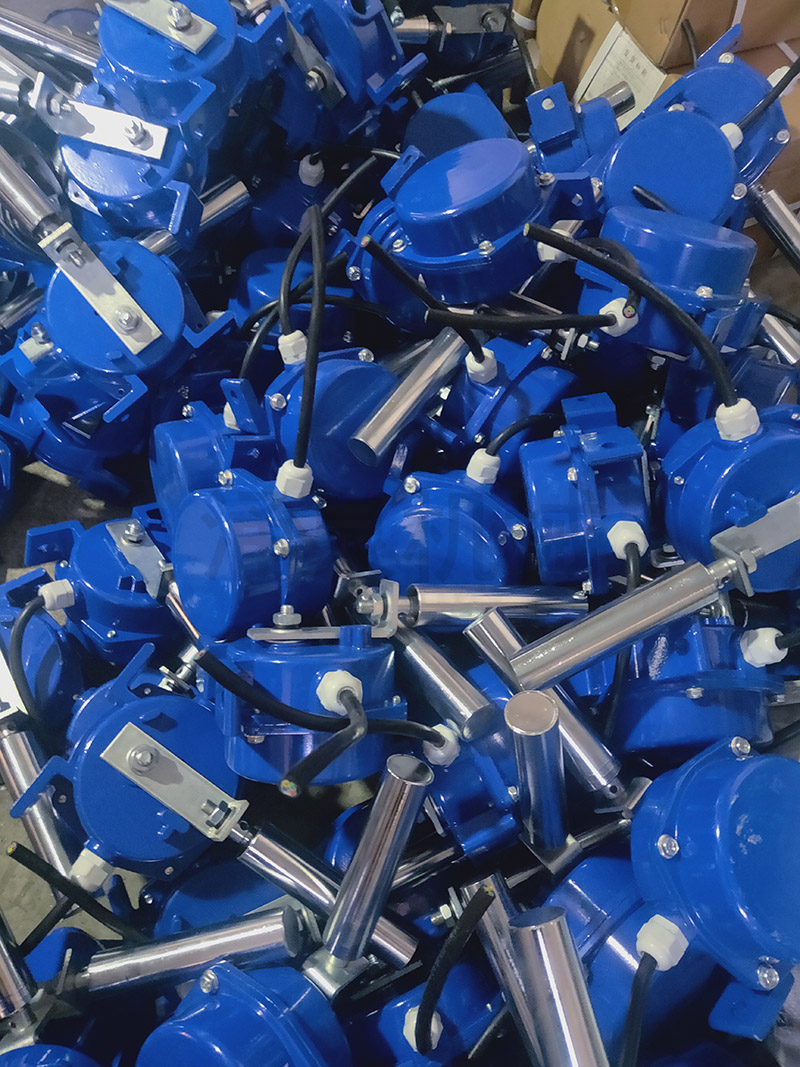

兩級跑偏開關

所屬分類:輸送機保護開關
發布日期:2019-11-14
瀏覽:
咨詢電話:
15373185054
分享此產品:



HFKPT1-12-30型兩級跑偏開關安裝使用說明書

1 主要用途及適用范圍:

兩級跑偏開關適用于監測帶式輸送機輸送帶跑偏量,實現跑偏自動報警和停機的一種輸送帶安全保護裝置。適用于煤炭、冶金、建材、電力、化工、交通等行業使用的帶式輸送機輸送帶跑偏監測。

2 型號組成及其代表意義:



3 技術性能與主要參數:

a.環境溫度:-40℃~60℃

b.相對濕度不大于85%

c.海撥高度不超過2000m

d.使用壽命:開關動作10萬次

e.絕緣電壓:AC1000試驗1分鐘

f.觸點容量:≤AC380 ≤3A

g.防護等級: IP65



4 結構特征與工作原理:

兩級跑偏開關安裝在輸送帶兩側, 當輸送帶跑偏時,輸送帶觸碰開關立輥并使立輥偏轉,當立輥偏轉角度達到1級開關角度時,開關發出報警信號。當輸送帶跑偏嚴重,達到2級開關角度時,開關發出停機信號,實現輸送帶跑偏故障自動停機。


5 安裝與接線:


(1)兩級跑偏開關設在輸送帶兩側,立輥應與輸送帶邊平面垂直,并使輸送帶邊位于立輥高度1/3處。兩級跑偏開關布置見圖。

(2)兩級跑偏開關立輥與輸送帶正常位置的間距宜為80~100mm。

(3)兩級跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。當輸送機較長時,在輸送機中間位置可每隔30米設1組(兩個)。

(4)兩級跑偏開關應通過跑偏開關支架與輸送機中間架連接,開關支架應在輸送帶安裝完成后與輸送機機架焊接。跑偏開關與跑偏開關支架用螺栓連接。

(5)接線:兩級跑偏開關供貨電纜引出線為四芯電纜,紅藍為常開,一級跑偏。白綠為常開,二級跑偏。用戶可根據自己要求自行接線。
